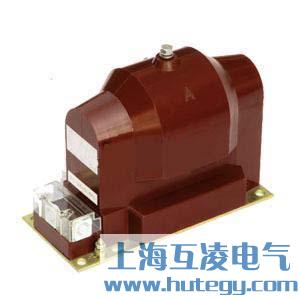

產品名稱：JDZX16-3Q電壓互感器

型號：JDZX16-3Q

品牌：上海互凌

座機：021-31263351

企業QQ：919107474

溫馨提示：訂貨時請詳細核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。

訂貨方案：

1、提供接線方案圖、用途和系統圖、額定電壓、額定電流等

2、控制、測量及保護功能以及其他閉鎖和自動裝置的要求。

3、互感器使用在特殊環境條件時，應在訂貨時詳細說明。

4、需要其它或超出附件、備件時應提出種類和數量。

產品詳情

技術表

型號	額定電壓比（V）	額定二次輸出（VA）							極限輸出（VA）	額定絕緣水平（KV）
型號	額定電壓比（V）	0.2	0.5	1級	3級	0.2/0.2 0.2/0.5	0.5/0.5	6P	極限輸出（VA）	額定絕緣水平（KV）
JDZX16-3Q	3000/√3/100/√3/100/3	30	90	200	500	/	/	100	600	3.6/20/40

JDZX16-3Q電壓互感器原理

電壓互感器JDZX16-3Q為單相環氧樹脂澆注全封閉結構，適用于額定頻率50Hz或60Hz,額定電壓3kV、6kV、10kV的電力系統中，作電能計量、電壓監控和繼電保護用。本產品符合IEC60044-2及GB1207《電壓互感器》標準。

電壓互感器是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵心和絕緣組成。當在一次繞組上施加一個電壓U1時，在鐵心中就產生一個磁通φ，根據電磁感應定律，則在二次繞組中就產生一個二次電壓U2。改變一次或二次繞組的匝數，可以產生不同的一次電壓與二次電壓比，這就可組成不同比的電壓互感器。電壓互感器將高電壓按比例轉換成低電壓，即100V，電壓互感器一次側接在一次系統，二次側接測量儀表、繼電保護等；主要是電磁式的（電容式電壓互感器應用廣泛），另有非電磁式的，如電子式、光電式。
